实例一、如图2-16所示工件，毛坯为φ45㎜×120㎜棒材，材料为45钢，数控车削端面、外圆。
1．根据零件图样要求、毛坯情况，确定工艺方案及加工路线
1）对短轴类零件，轴心线为工艺基准，用三爪自定心卡盘夹持φ45外圆，使工件伸出卡盘80㎜，一次装夹完成粗精加工。
2）工步顺序
①粗车端面及φ40㎜外圆，留1㎜精车余量。
②精车φ40㎜外圆到尺寸。
2．选择机床设备
根据零件图样要求，选用经济型数控车床即可达到要求。故选用CK0630型数控卧式车床。
3．选择刀具
根据加工要求，选用两把刀具，T01为90°粗车刀，T03为90°精车刀。同时把两把刀在自动换刀刀架上安装好，且都对好刀，把它们的刀偏值输入相应的刀具参数中。
4．确定切削用量
切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。
5．确定工件坐标系、对刀点和换刀点
确定以工件右端面与轴心线的交点O为工件原点，建立XOZ工件坐标系，如前页图2-16所示。
采用手动试切对刀方法（操作与前面介绍的数控车床对刀方法基本相同）把点O作为对刀点。换刀点设置在工件坐标系下X55、Z20处。
6．编写程序(以CK0630车床为例)
按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。该工件的加工程序如下：
实例二、如图2-17所示变速手柄轴，毛坯为φ25㎜×100㎜棒材，材料为45钢，完成数控车削。
1．根据零件图样要求、毛坯情况，确定工艺方案及加工路线
1）对细长轴类零件，轴心线为工艺基准，用三爪自定心卡盘夹持φ25㎜外圆一头，使工件伸出卡盘85㎜，用顶尖顶持另一头，一次装夹完成粗精加工。
2）工步顺序
2．选择机床设备
根据零件图样要求，选用经济型数控车床即可达到要求。故选用CK0630型数控卧式车床。
3．选择刀具
根据加工要求，选用五把刀具，T01为粗加工刀，选90°外圆车刀，T02为中心钻，T03为精加工刀，选90°外圆车刀，T05为切槽刀，刀宽为2㎜，T07为切断刀，刀宽为3㎜（刀具补偿设置在左刀尖处）。
同时把五把刀在自动换刀刀架上安装好，且都对好刀，把它们的刀偏值输入相应的刀具参数中。
4．确定切削用量
切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。
5．确定工件坐标系、对刀点和换刀点
确定以工件右端面与轴心线的交点O为工件原点，建立XOZ工件坐标系，如图2-17所示。
采用手动试切对刀方法（操作与前面介绍的数控车床对刀方法基本相同）把点O作为对刀点。换刀点设置在工件坐标系下X35、Z30处。
6．编写程序（以CK0630车床为例）
按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。该工件的加工程序如下：
实例三、如图2-18所示工件，毛坯为φ25㎜×65㎜棒材，材料为45钢。
1．根据零件图样要求、毛坯情况，确定工艺方案及加工路线
1）对短轴类零件，轴心线为工艺基准，用三爪自定心卡盘夹持φ25㎜外圆，一次装夹完成粗精加工。
2)工步顺序
2．选择机床设备
根据零件图样要求，选用经济型数控车床即可达到要求。故选用CJK6136D型数控卧式车床。
3．选择刀具
根据加工要求，选用四把刀具，T01为粗加工刀，选90°外圆车刀，T02为精加工刀，选尖头车刀，T03为切槽刀，刀宽为4㎜，T04为60°螺纹刀。刀具布置如图2-19所示。
同时把四把刀在四工位自动换刀刀架上安装好，且都对好刀，把它们的刀偏值输入相应的刀具参数中。
4．确定切削用量
切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。
5．确定工件坐标系、对刀点和换刀点
确定以工件右端面与轴心线的交点O为工件原点，建立XOZ工件坐标系，如图2-18所示。
采用手动试切对刀方法（操作与前面介绍的数控车床对刀方法相同）把点O作为对刀点。换刀点设置在工件坐标系下X15、Z150处。
6．编写程序（该程序用于CJK6136D车床）
按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。该工件的加工程序如下：（该系统X方向采用半径编程）
实例四、如图2-20所示轧辊工件，毛坯为φ55㎜×18㎜盘料，φ12+0。05㎜内孔及倒角和左右两端面已加工过，材料为45钢。采用阶梯切削路线编程法，刀具每次运动的位置都需编入程序，程序较长，但刀具切削路径短，效率高，被广泛采用。
1．根据零件图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线
1）以已加工出的φ12+0。005㎜内孔及左端面为工艺基准，用长心轴及左端面定位工件，工件右端面用压板、螺母夹紧，用三爪自定心卡盘夹持心轴，一次装夹完成粗精加工。
2）工步顺序
2．选择机床设备
根据零件图样要求，选用经济型数控车床即可达到要求。故选用CJK6136D型数控卧式车床。
3．选择刀具
根据加工要求，考虑加工时刀具与工件不发生干涉，可用一把尖头外圆车刀（或可转位机夹外圆车刀）完成粗精加工。
4．确定切削用量
切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。
5．确定工件坐标系、对刀点和换刀点
确定以工件右端面与轴心线的交点O为工件原点，建立XOZ工件坐标系，如图2-20所示。
采用手动对刀方法把工件右端面与毛坯外圆面的交点A作为对刀点，如图2-20所示。采用MDI方式操纵机床，具体操作步骤如下：
1）回参考点操作
采用ZERO（回参考点）方式进行回参考点的操作，建立机床坐标系。
2）试切对刀
主轴正转，先用已选好车刀的刀尖紧靠工件右端面，按设置编程零点键，CRT屏幕上显示X、Z坐标值都清成零（即X0，Z0）；然后退刀，再将工件外圆表面车一刀，保持X向尺寸不变，Z向退刀，当CRT上显示的Z坐标值为零时，按设置编程零点键，CRT屏幕上显示X、Z坐标值都清成零（即X0，Z0）。系统内部完成了编程零点的设置功能，即对刀点A为编程零点，建立了XAZ′工件坐标系。停止主轴，测量工件外圆直径D，若D测得φ55㎜。
3）建立工件坐标系
刀尖（车刀的刀位点）当前位置就在编程零点上（即对刀点A点），现为编程方便，把工件右端面与轴心线的交点O为工件原点，要建立XOZ工件坐标系。则可执行程序段为，CRT将会立即变为显示当前刀尖在XOZ工件坐标系中的位置，X坐标值为27.5，Y坐标值为0。即数控系统用新建立的XOZ工件坐标系取代了前面建立的XAZ′工件坐标系。
换刀点设置在XOZ工件坐标系下X15Z150处。
6．编写程序（该程序用于CJK6136D车床）
按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。该工件的加工程序如下（该系统X方向采用半径编程）：
编程之二上一零件还可采用精加工轮廓循环加工编程，如图2-21所示，每次循环刀具运动路线为A→B→C→D→E→F→G→H→I→J，走完一次循环后判别循环次数，若次数不够，则继续执行，直至循环结束。
循环次数N的确定：N=Δ/ap
其中：
若N为小数，则用“去尾法”取整后再车一刀。
加工如图2-20所示的零件时，设起刀点A点，在工件坐标系下的坐标值为，最终刀具的位置为X18Z0，因此X向的最大余量Δ=（27.5-18）=9.5㎜，取每次吃刀量ap=0.95㎜，则循环次数N=10。
循环体中除包括刀具的精加工轮廓轨迹以外，还包括刀具X向退刀、Z向退刀和X向进刀。X、Z向的进刀、退刀量可根据零件尺寸及刀具路线来确定。对如图3-19所示的零件，X向退刀量取2㎜，Z向退刀量确定为18㎜，X向进刀量为[（52-36）/2+2]㎜=10㎜。
注意：采用循环编程必须使用G91指令，精加工轮廓循环加工程序如下（该程序用于CJK6136D车床）：

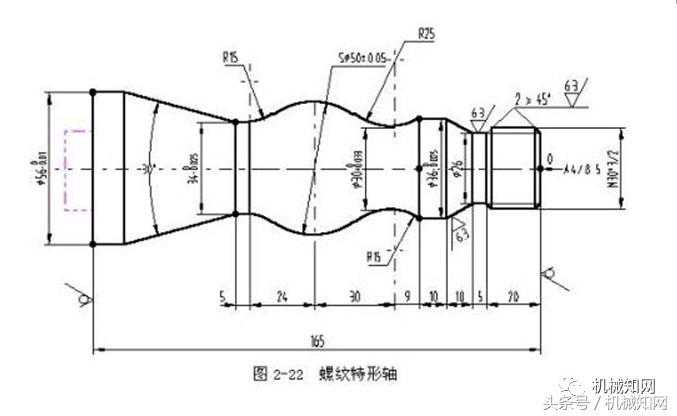

实例五、如图2-22所示螺纹特形轴，毛坯为φ58㎜×100㎜棒材，材料为45钢。数控车削前毛坯已粗车端面、钻好中心孔。1．根据零件图样要求、毛坯情况，确定工艺方案及加工路线
1）对细长轴类零件，轴心线为工艺基准，用三爪自定心卡盘夹持φ58㎜外圆一头，使工件伸出卡盘175㎜，用顶尖顶持另一头，一次装夹完成粗精加工（注：切断时将顶尖退出）。
2）工步顺序
2．选择机床设备
根据零件图样要求，选用经济型数控车床即可达到要求。故选用CK0630型数控卧式车床。
3．选择刀具
根据加工要求，选用三把刀具，T01为粗加工刀，选90°外圆车刀，T03为切槽刀，刀宽为3㎜，T05为螺纹刀。
同时把三把刀在自动换刀刀架上安装好，且都对好刀，把它们的刀偏值输入相应的刀具参数中。
4．确定切削用量
切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。
5．确定工件坐标系、对刀点和换刀点
确定以工件左端面与轴心线的交点O为工件原点，建立XOZ工件坐标系。
采用手动试切对刀方法（操作与上面数控车床的对刀方法相同）把点O作为对刀点。换刀点设置在工件坐标系下X70、Z30处。
6．编写程序（该程序用于CK0630车床）
按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。该工件的加工程序如下：
