M1432万能外圆磨床电路运行原理
M1432磨床这玩意是磨削圆柱和圆锥用的。

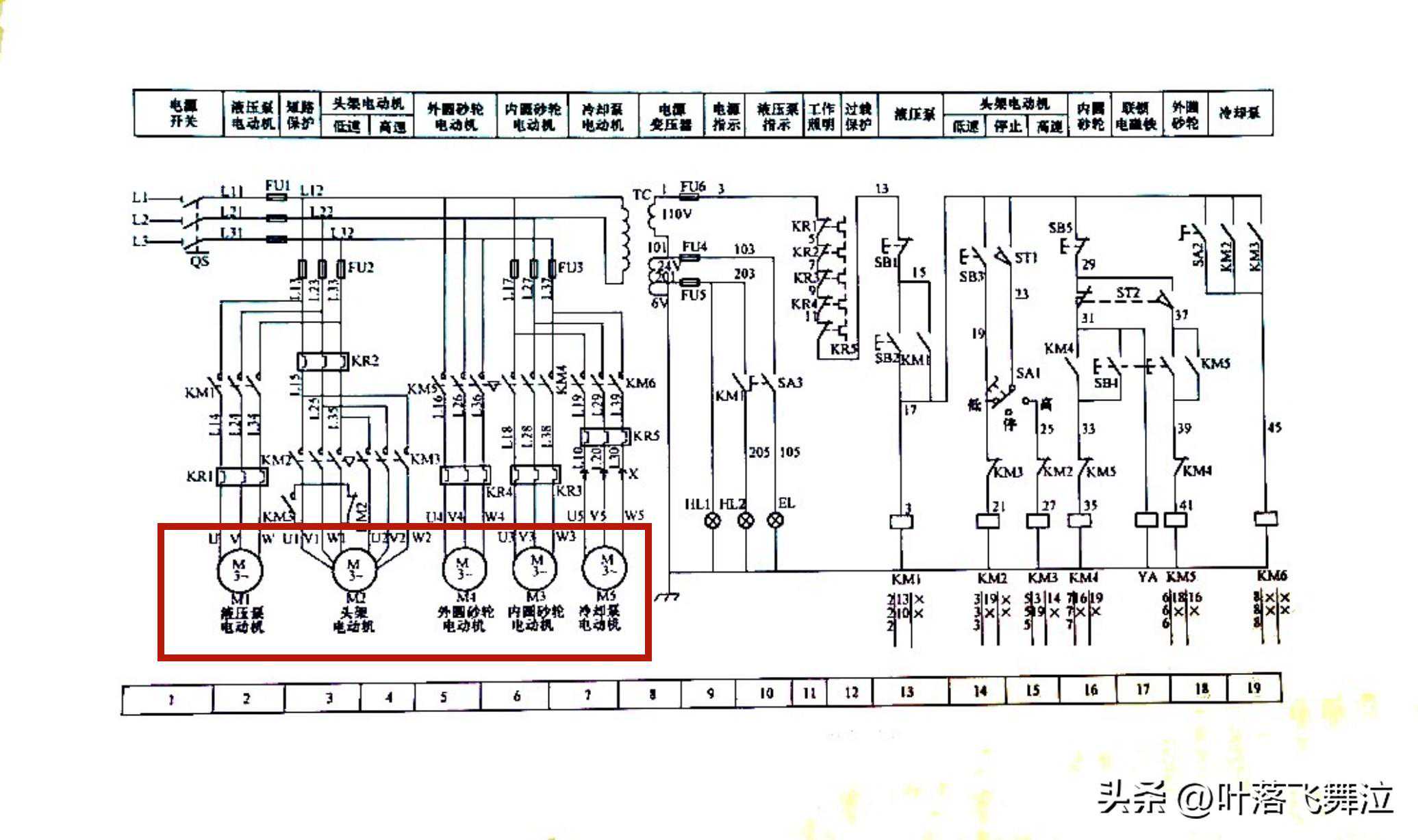

M1、M2、M3、M4、M5，从左到右分别是液压泵、头架电机、内圆砂轮电机、外圆砂轮电机和冷却泵。
这是液压泵的控制电路和主电路。
大家可以看出他的控制电路是个自锁电路，并且只有在他得电后，后续的电路才有电，这里又变成顺序启动电路了。

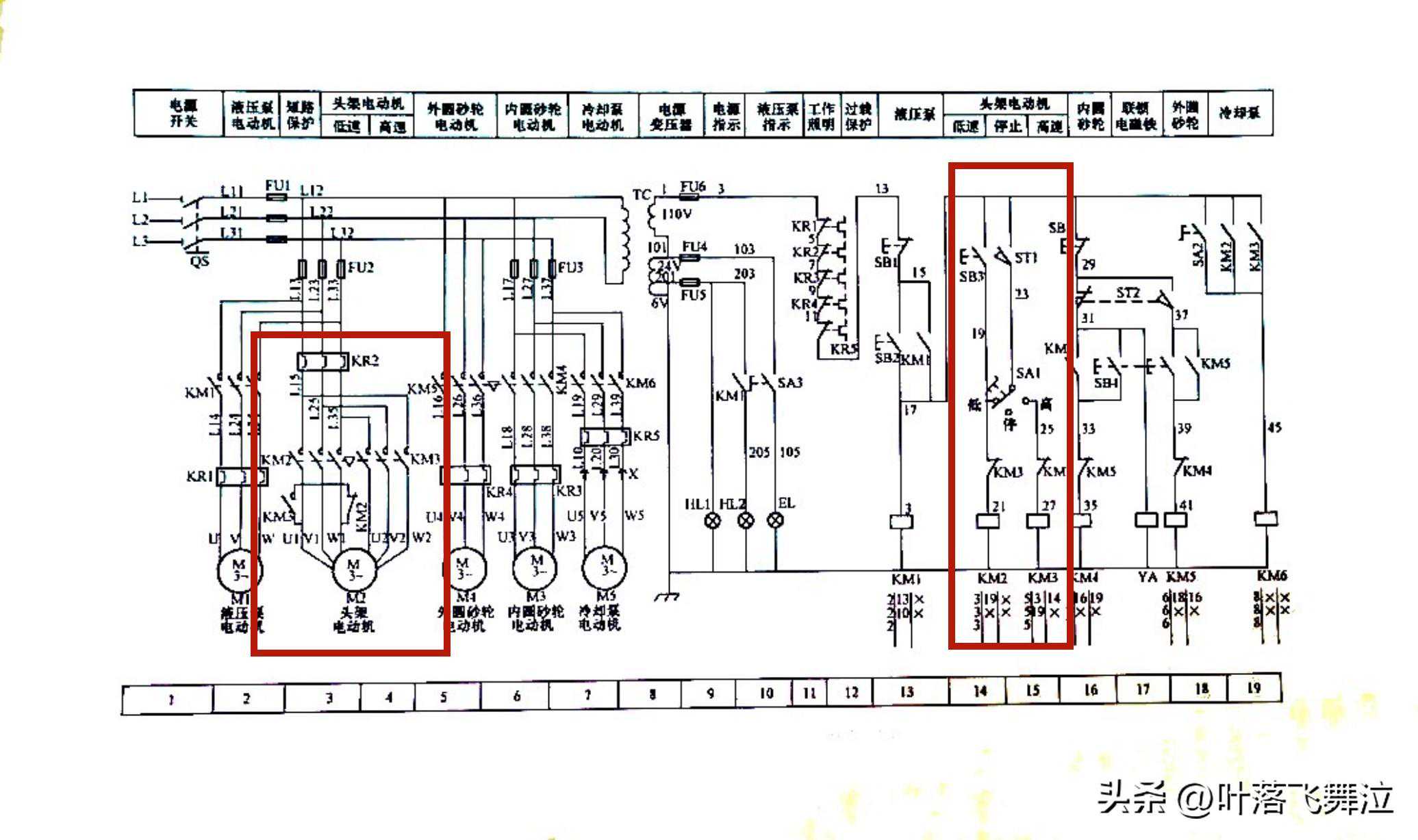

这里是头架电机的高低速控制电路与主电路。

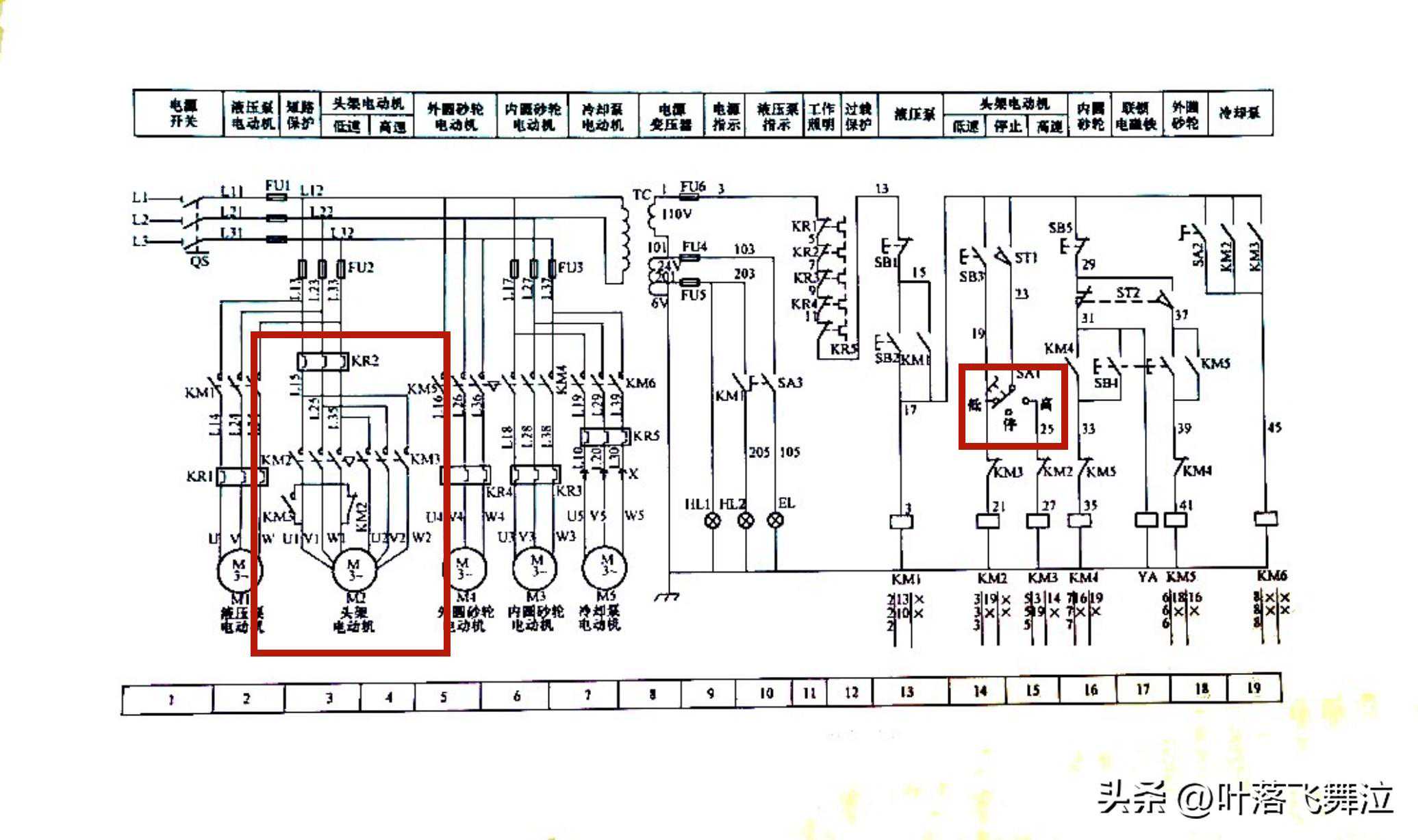

这个旋钮开关是头架电机的高低速转换开关。只有他在低速运行位置才能启动。
说到高低速，就一定有互锁，这里就是用他高低速俩的接触器常闭点互锁的。

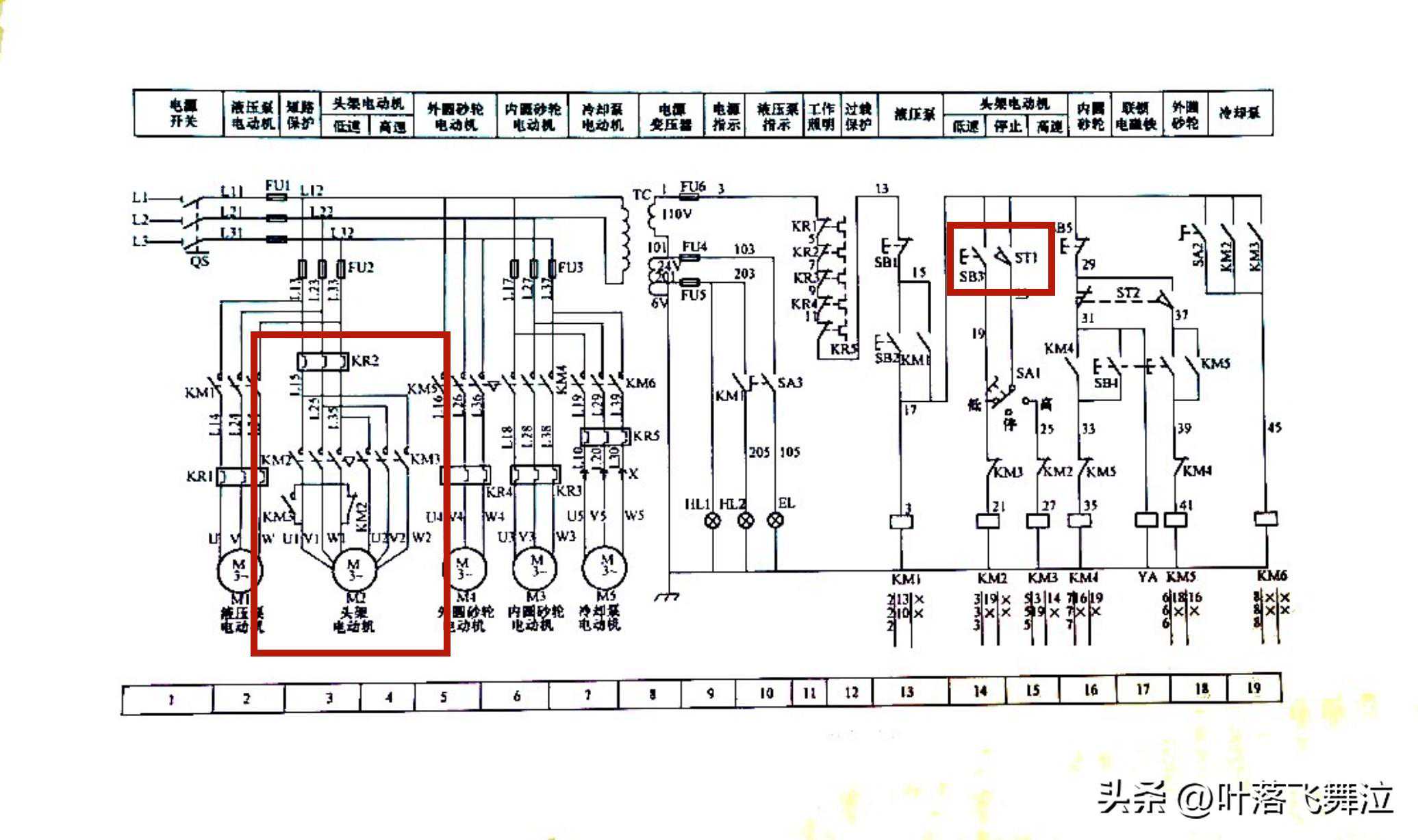

ST1是他的行程开关，这个行程开关控制自锁点，当运行到一定位置后断开自锁点。

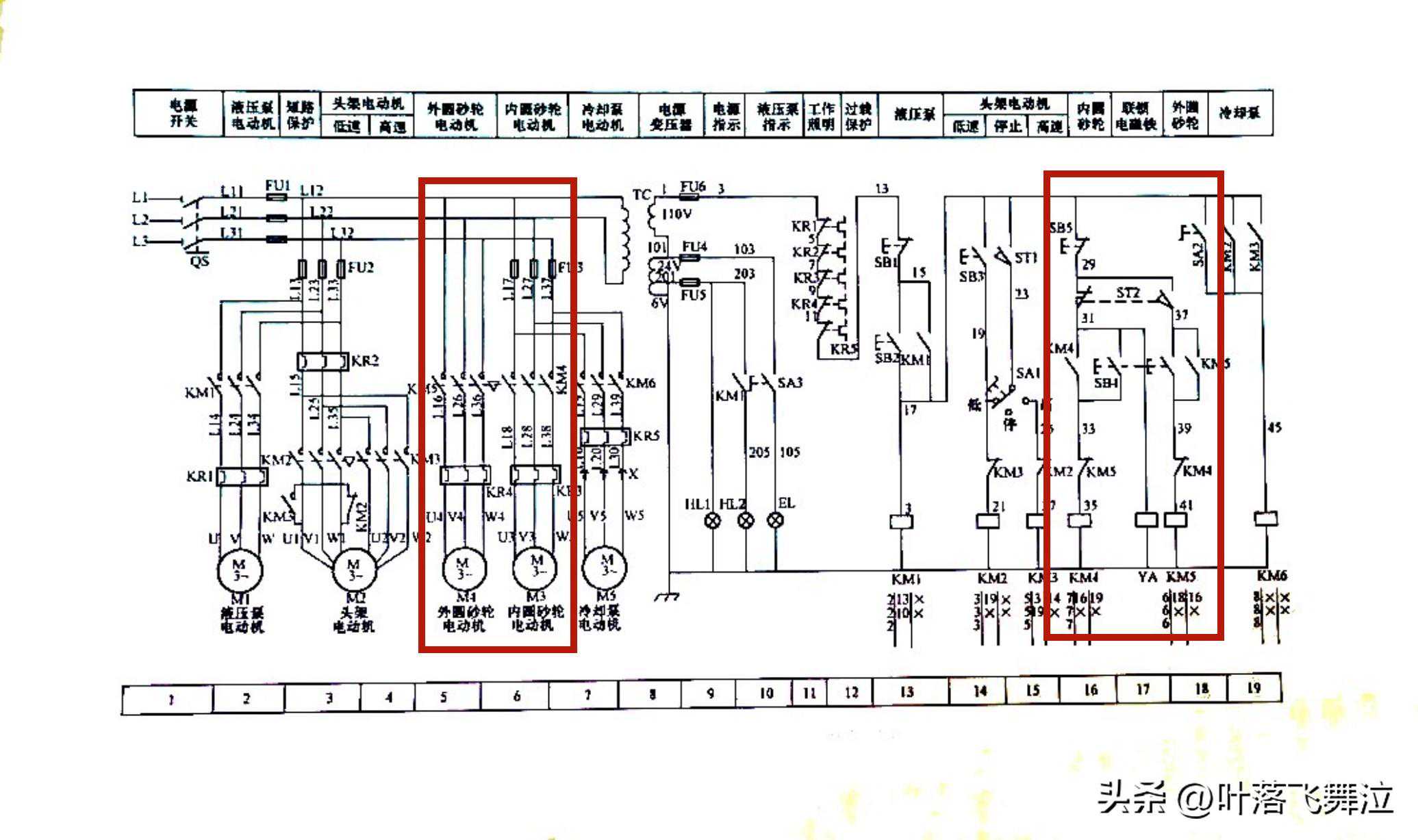

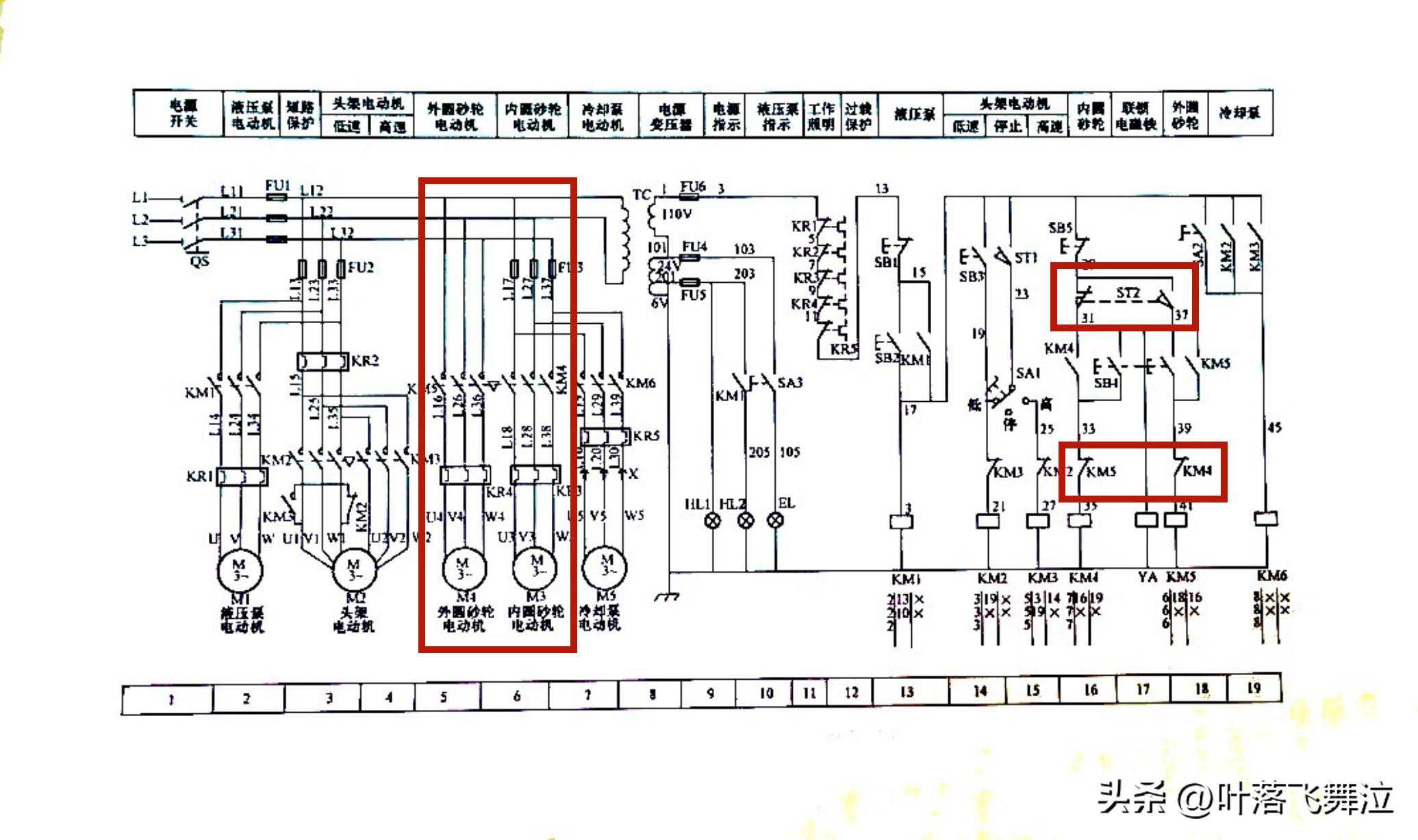

这部分是内外圆砂轮的电路，这里也是一个互锁。

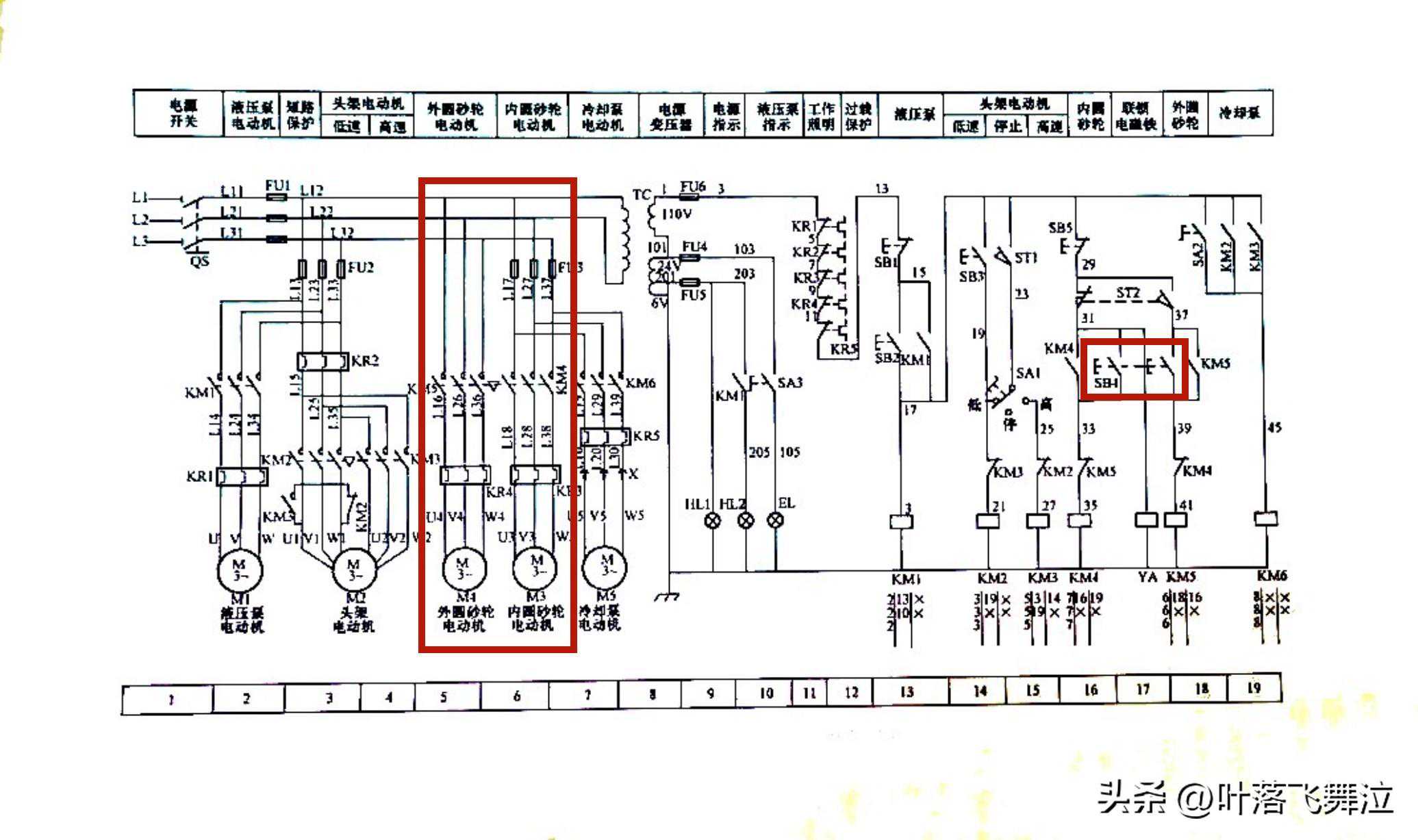

SB4是他们的公共启动按钮。

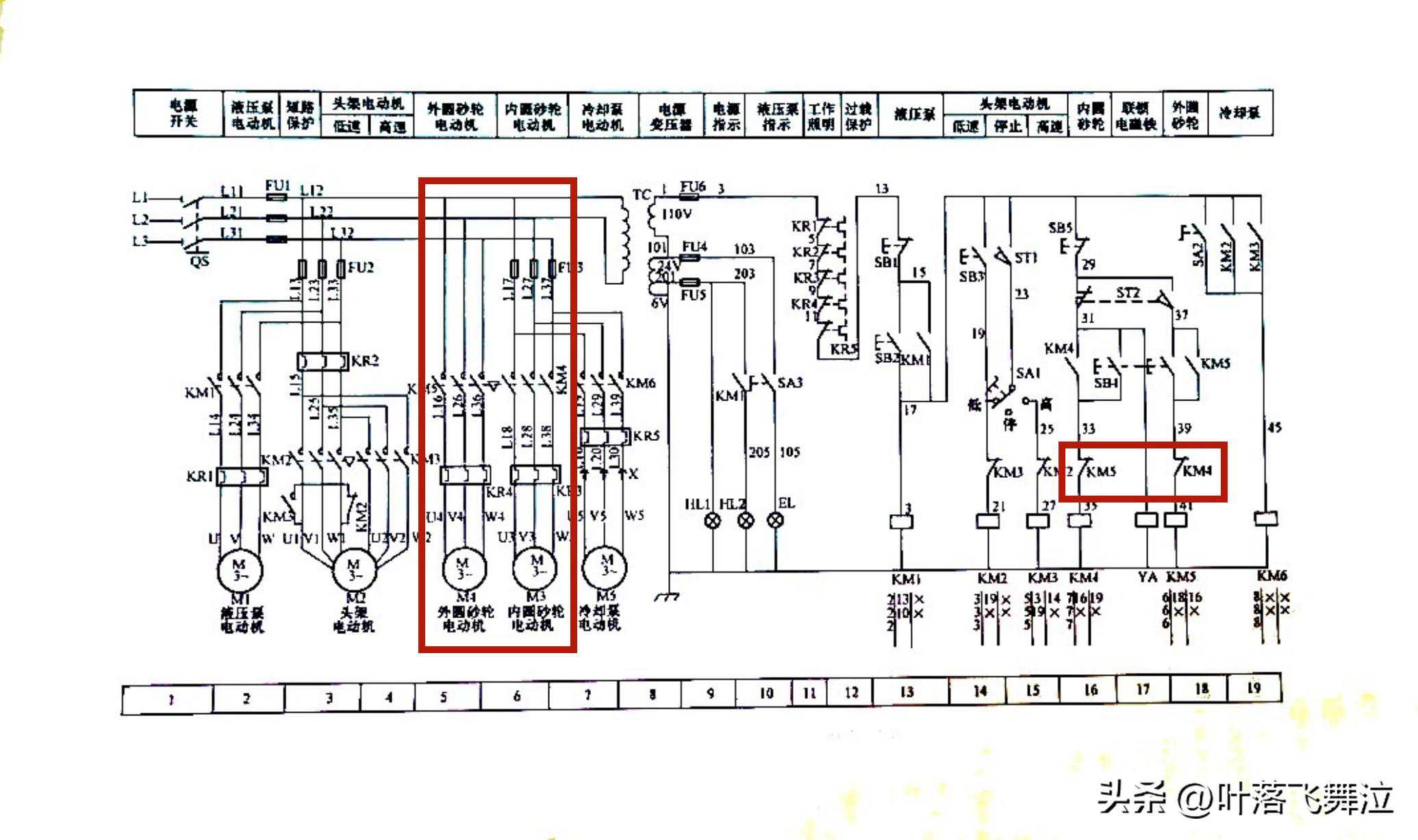

他们同样是用接触器常闭触点做互锁的。
这里有个行程开关，也有互锁作用。将砂轮架上的内圆砂轮往上翻，形成开关ST2被压下。

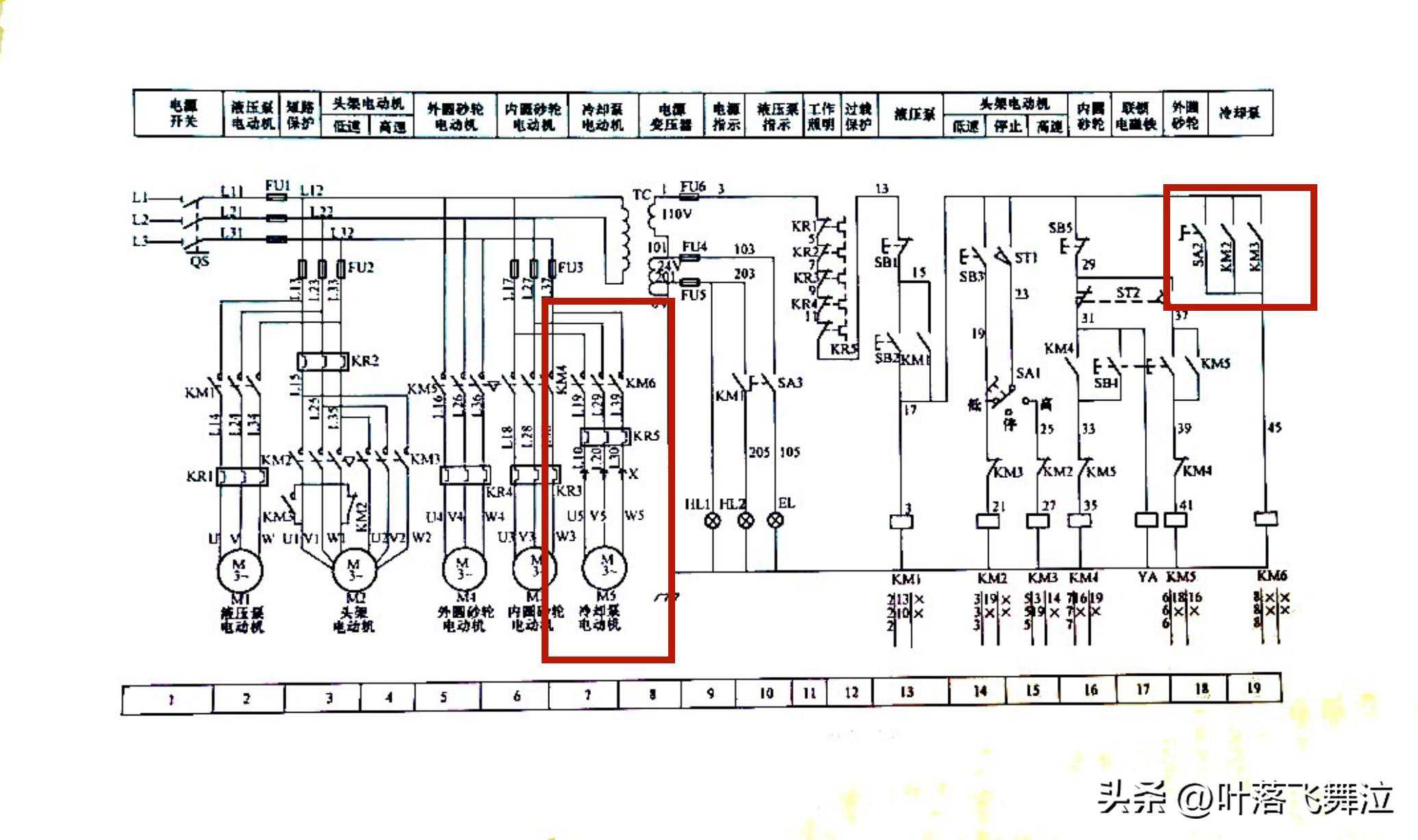

最后这部分是冷却泵。
头架电机启动后冷却泵方能启动。

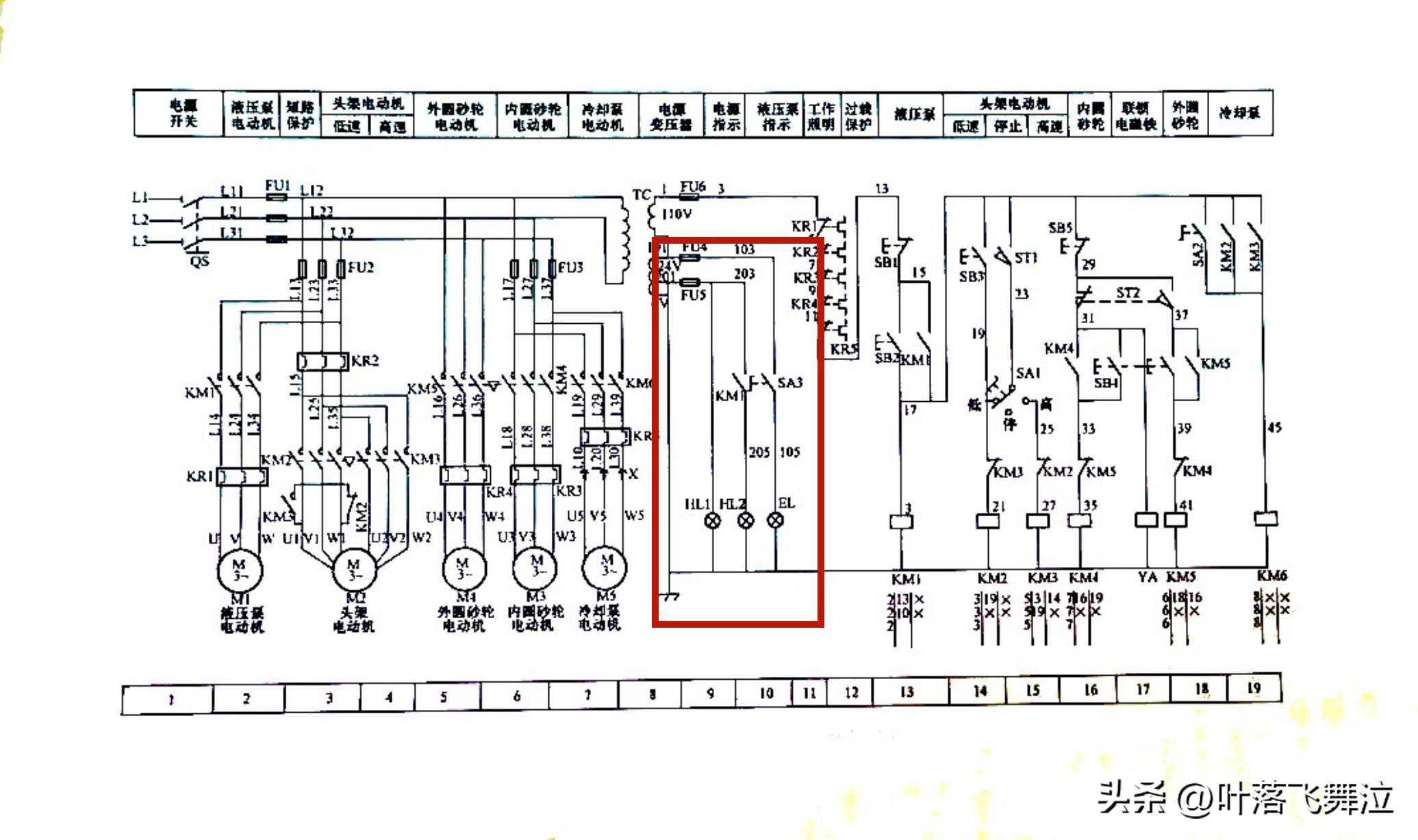

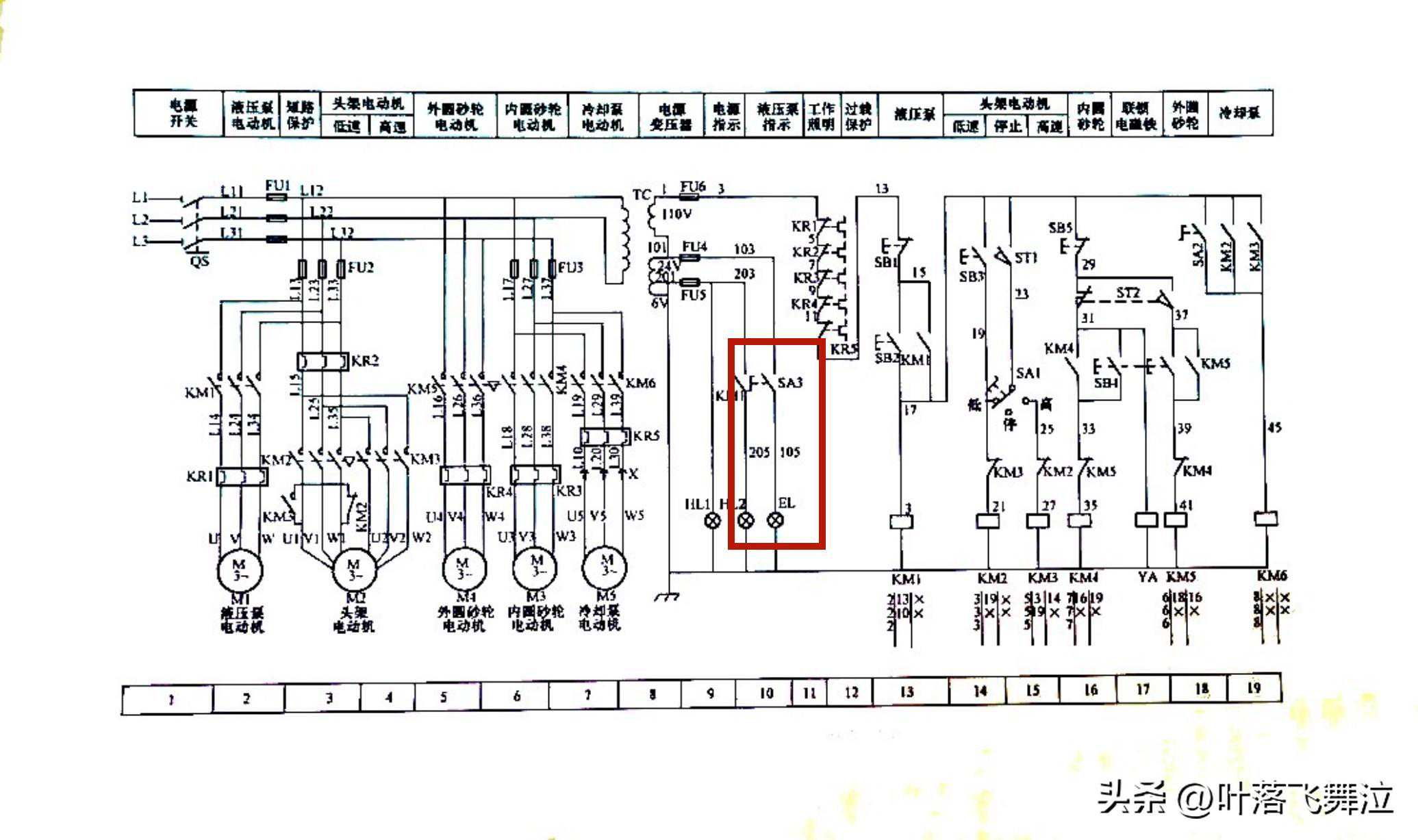

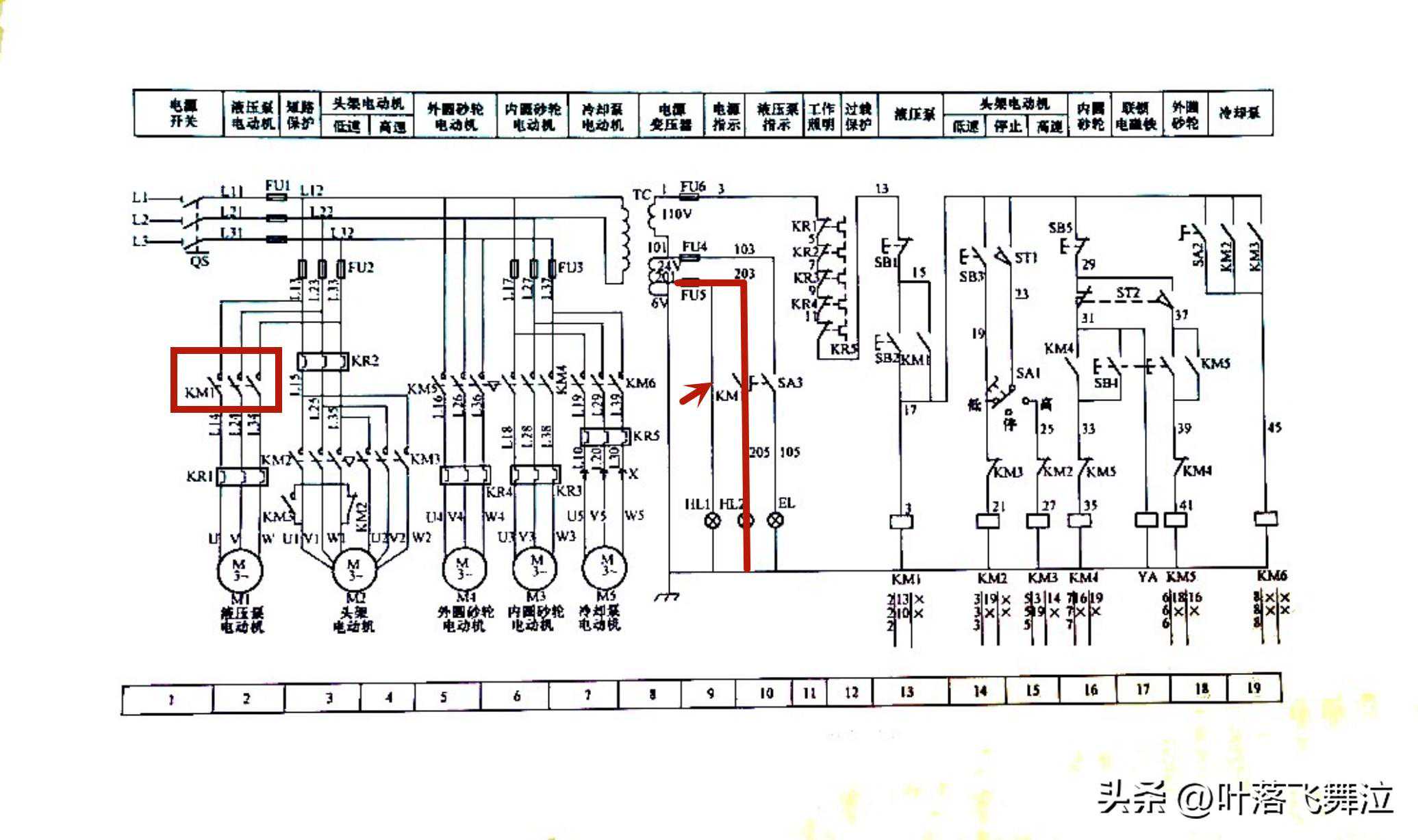

这里是照明及信号灯。
HL1是电源指示灯，通电后便亮起。
HL2是液压泵的指示灯，液压泵运行其接触器常开触点闭合后指示灯亮起。
EL是车床24V低压照明灯。

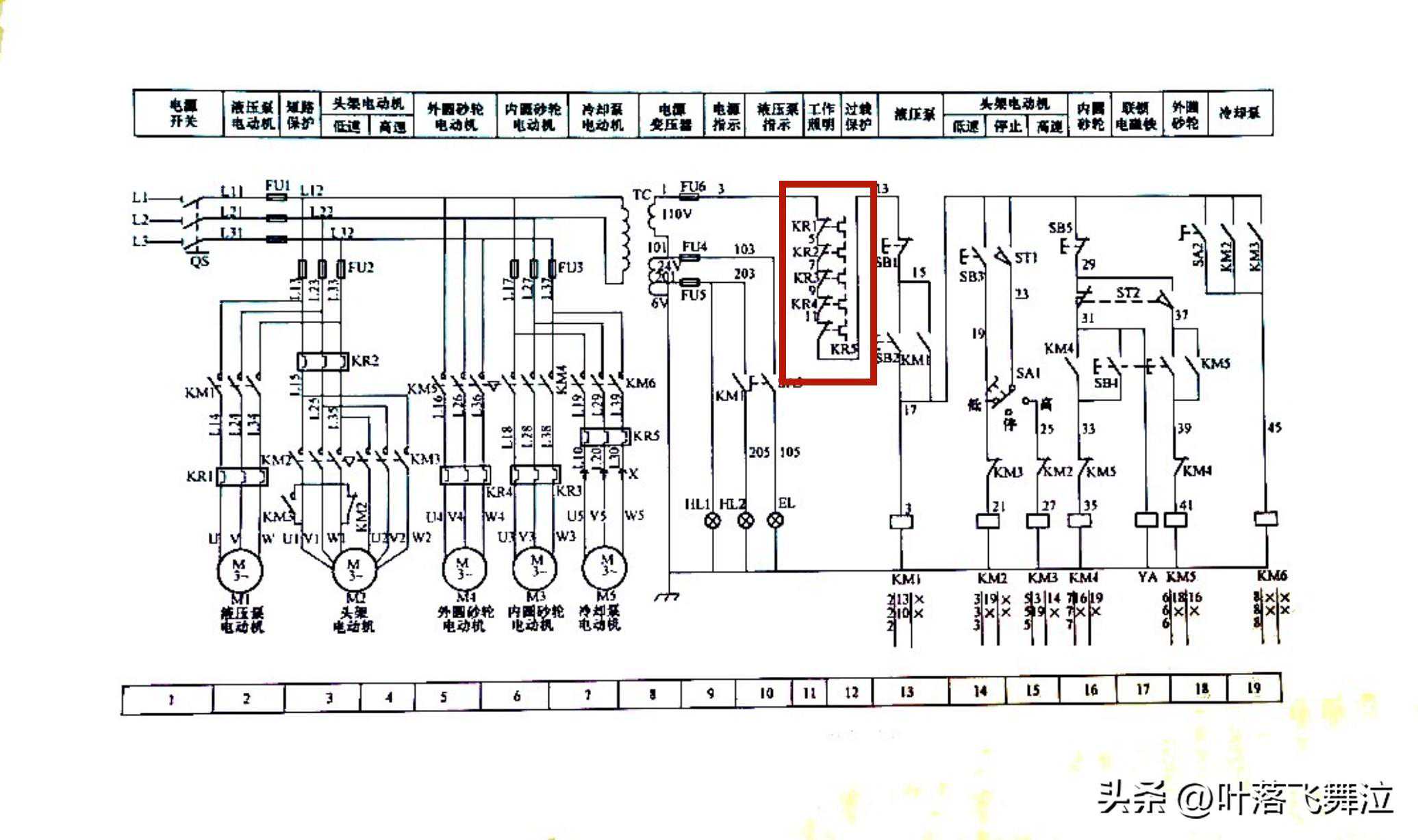

这里五个电机的热继电器常闭触点串联，也就是说其中一个电机过热保护整体电路全部断电。
