为什么叫做CA6140呢？


C代表车床

A为结构特性代号，用以区别C6140，可以理解为升级款

6代表卧式

1代表基本型

40代表最大旋转直径

具体的结构，来看一下手绘图

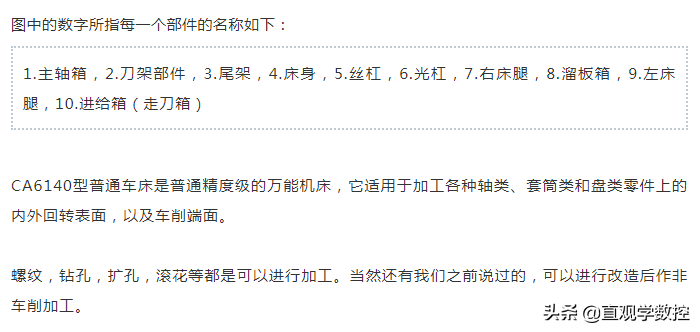

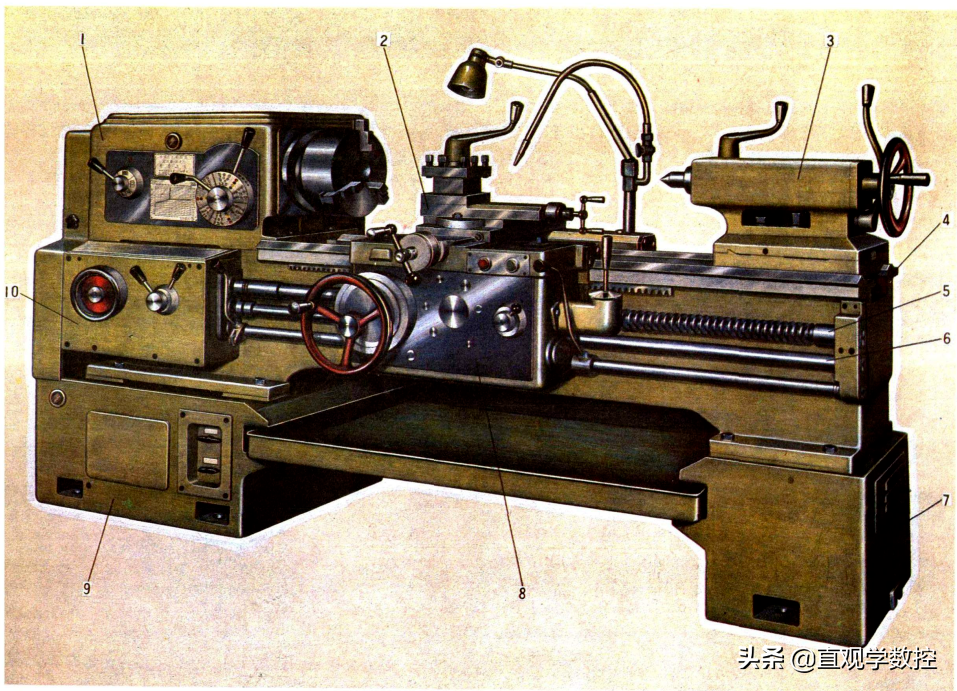

1.机床外身

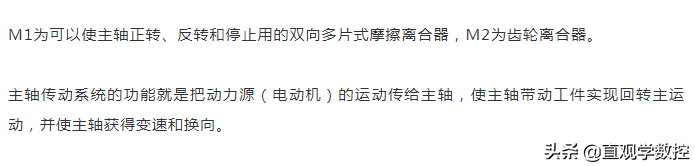

2.主轴传动

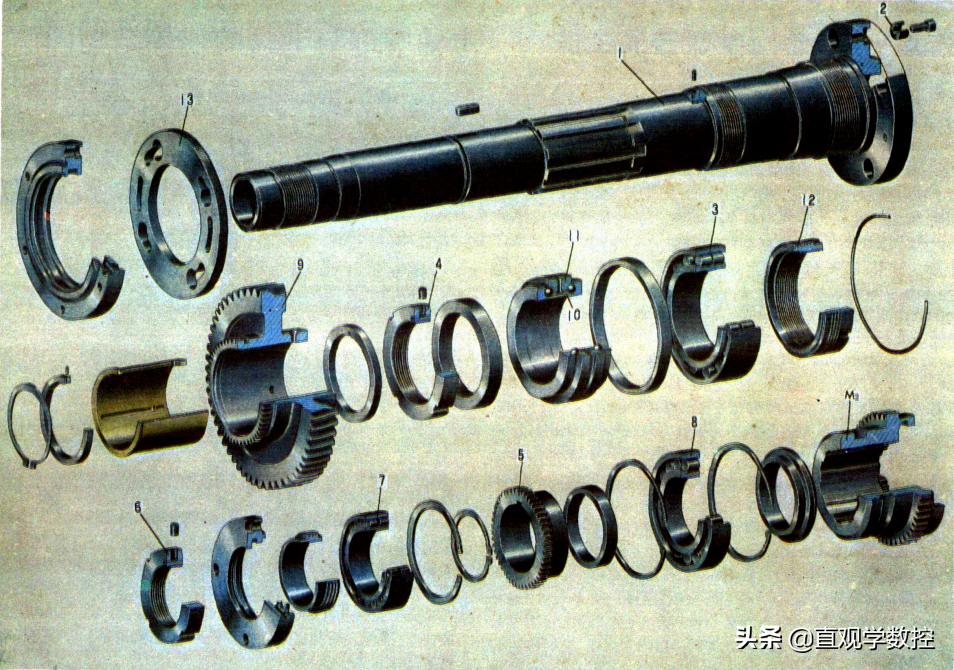

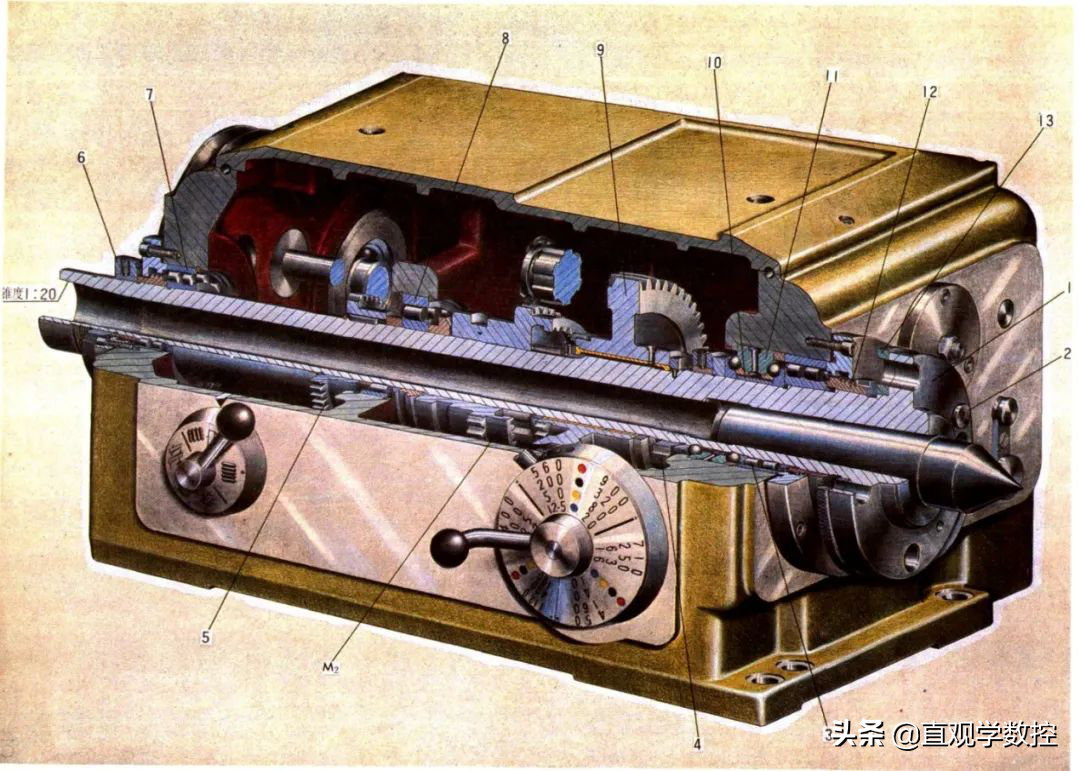

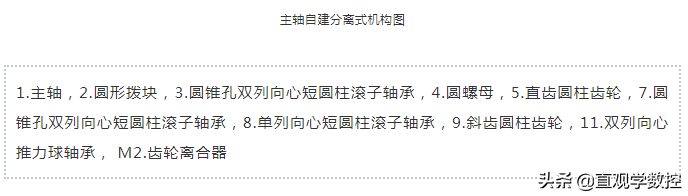

3.主轴组件装配图

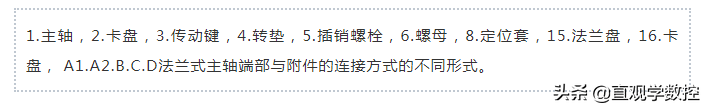

4.主轴端部与卡盘的连接结构图

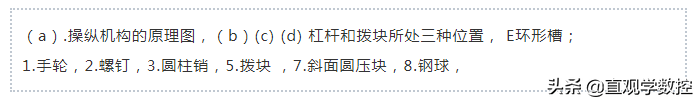

5.摩擦离合器及操纵机构图

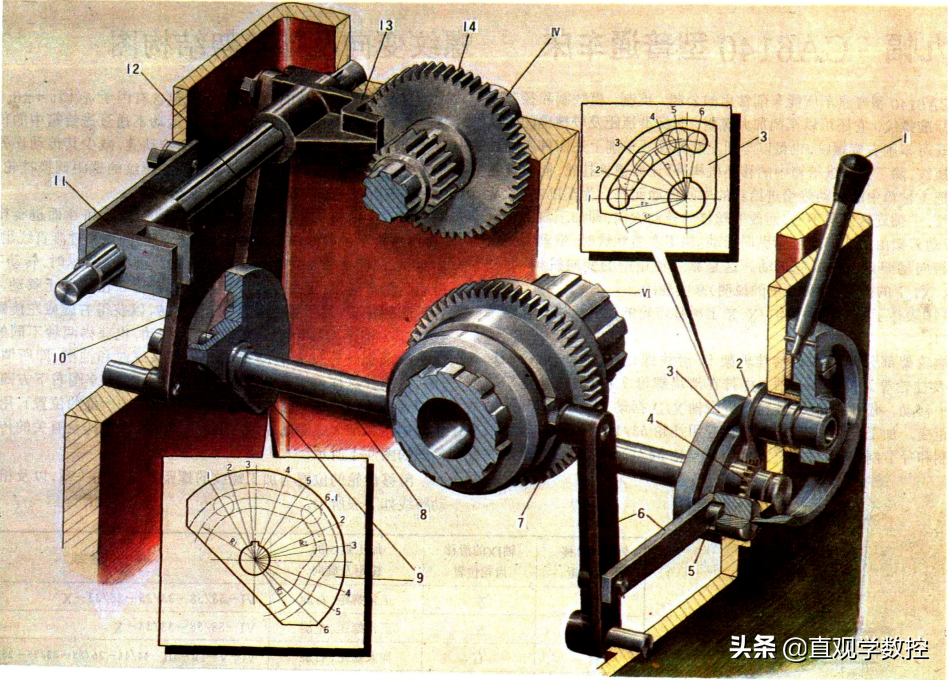

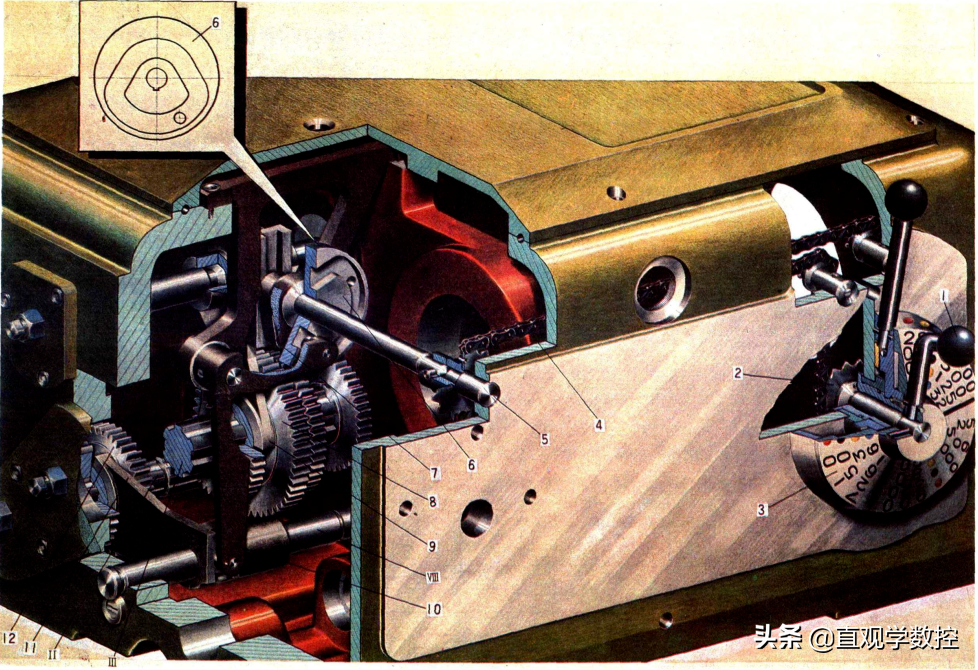

6.主轴变速操纵机构

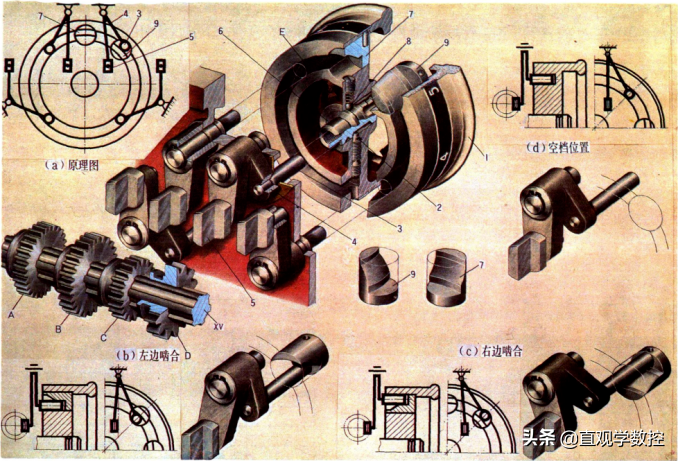

7.螺纹变向及挂轮架结构图

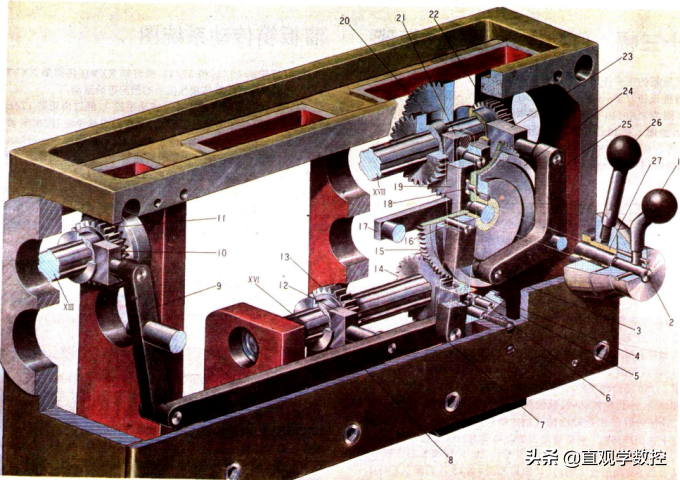

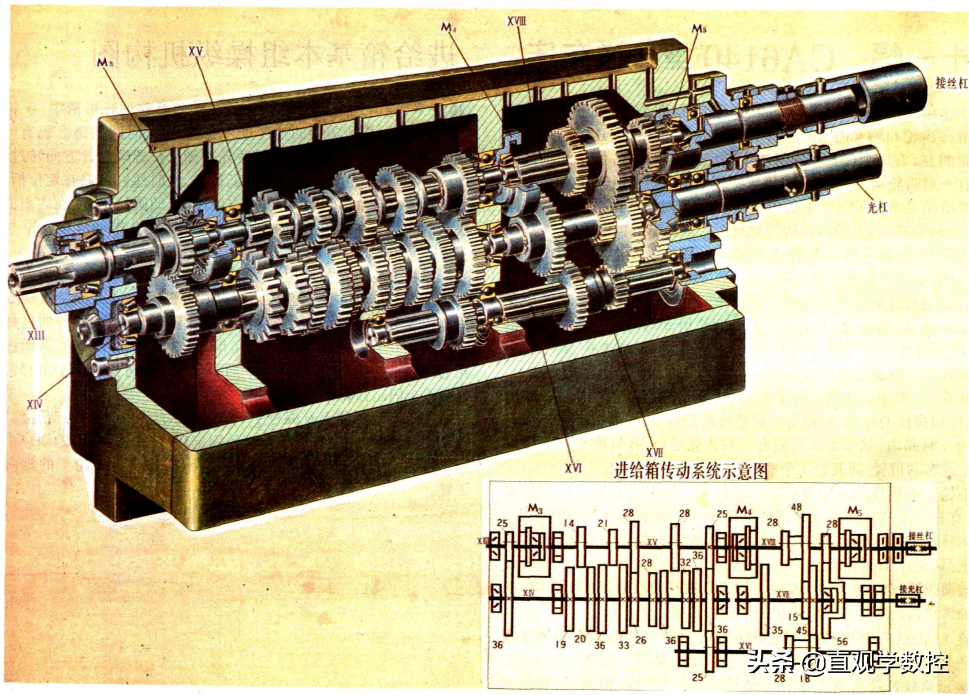

8.进给箱传动系统图

离合器，XVI轴，36.齿轮副，25.滑移齿轮

9.进给箱基本组操纵机构图

10.进给箱传动操纵机构图

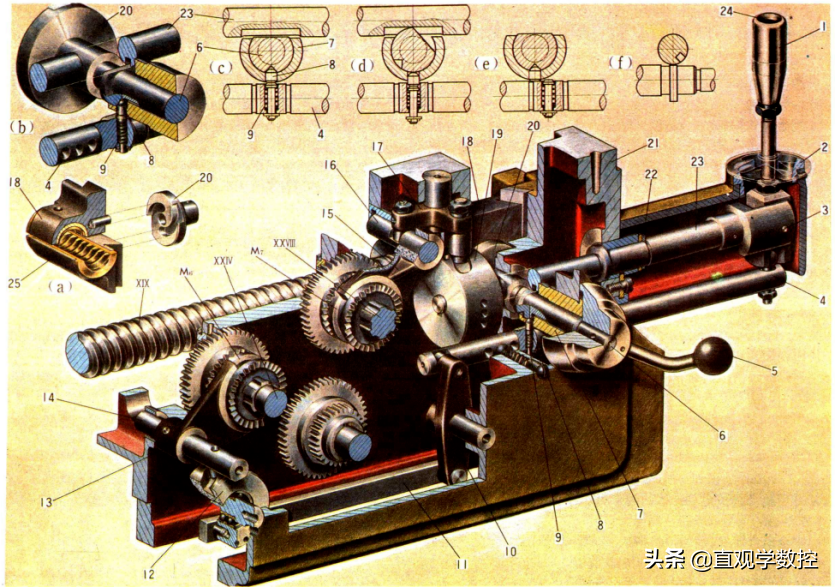

11.溜板箱传动系统图

12.箱传动操纵机构图

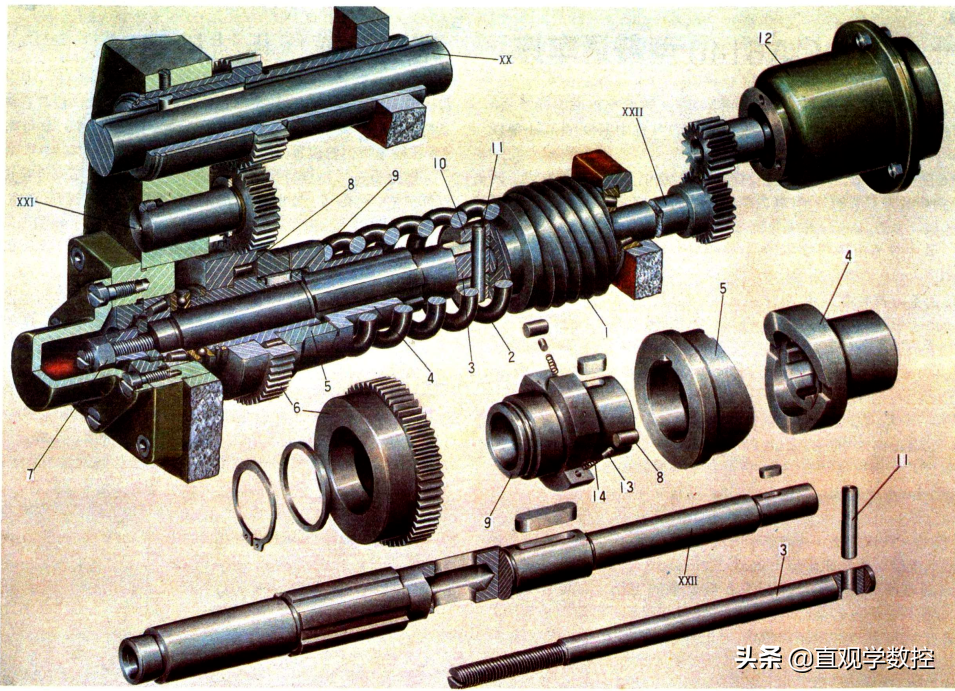

13.安全与超越离合器结构图

14.床鞍及横拖板结构图

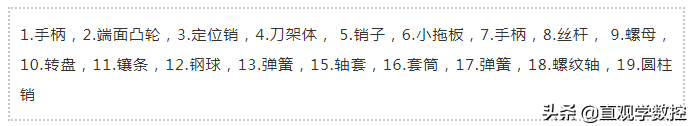

15.刀架结构图

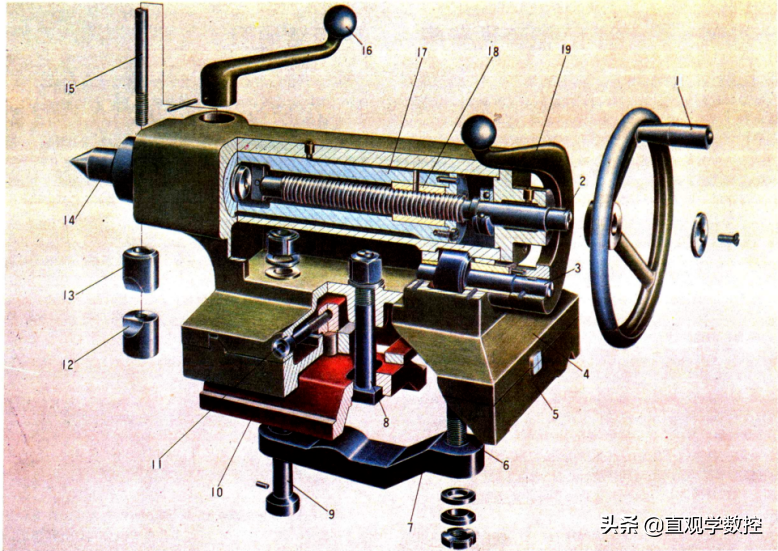

16.尾架结构图

17.床身结构图

1、4刀架部件的导轨，2、3尾架导轨。
